PENGUJIAN KUAT LENTUR ADUKAN SEMEN HIDROLIK

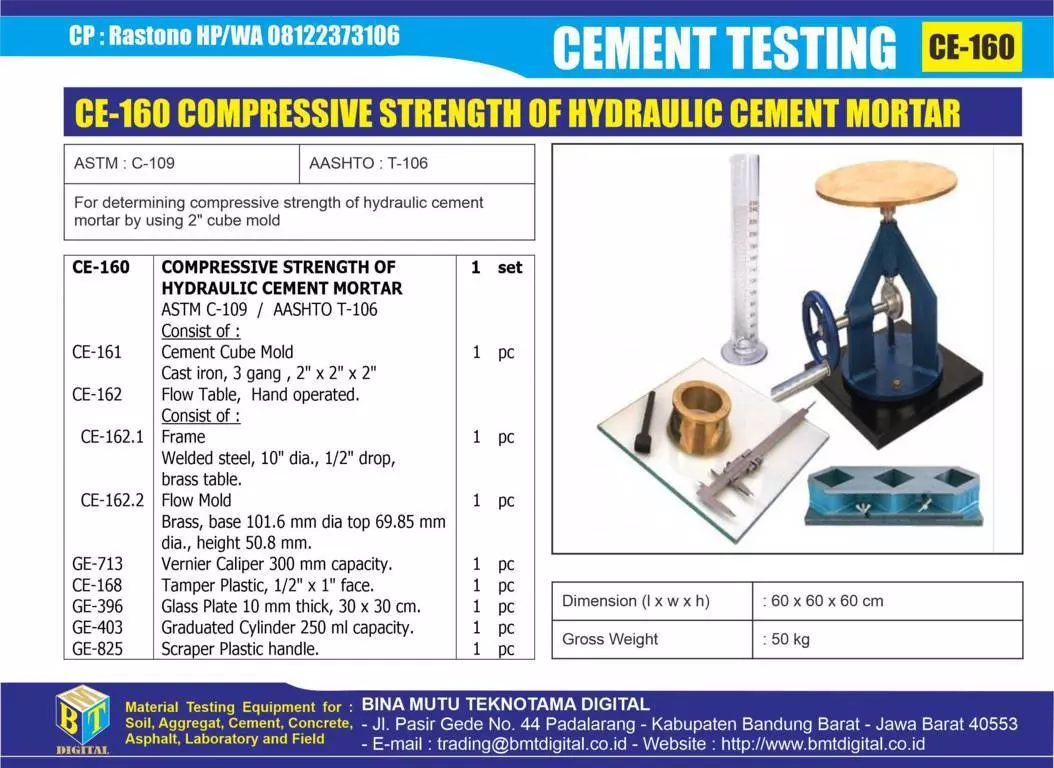

CE-160 COMPRESSIVE STRENGTH OF HYDRAULIC CEMENT MORTAR MANUAL

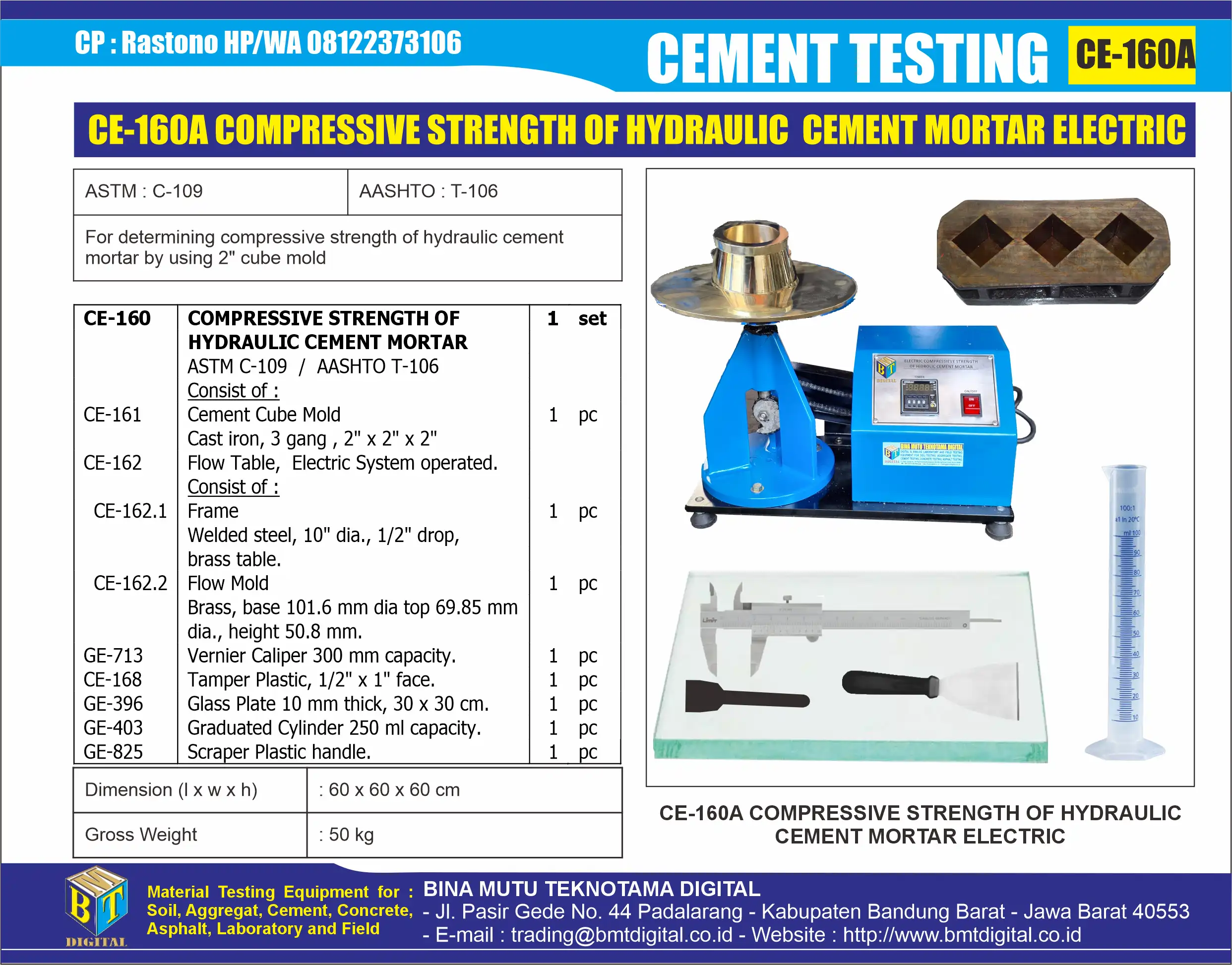

CE-160A COMPRESSIVE STRENGTH OF HYDRAULIC CEMENT MORTAR ELEKTRIK

Standar Acuan : SNI 6451:2015; ASTM C 348-08, IDT; AASHTO T-106

“Metode uji kuat lentur adukan semen hidraulik” ini merupakan revisi dari SNI 03-6451-2000, Metode pengujian kuat lentur adukan semen hidraulik. Standar ini merupakan adopsi identik melalui metode terjemahan dari ASTM C 348-08, Standard Test Method for Flexural Strength of Hydraulic-Cement Mortars, dan diterbitkan dalam dua bahasa (bilingual).

Dalam pelaksanaan pekerjaan konstruksi beton, agar diperoleh konstruksi yang kuat, stabil dan dapat dipertanggungjawabkan, perlu dilakukan uji kuat tekan, kuat geser dan kuat lentur. Uji lentur dilakukan dengan mengacu pada ASTM C 348-08. Standar ini merupakan penyempurnaan dari SNI 03-6451-2000; Metode Pengujian Kuat Lentur Adukan Semen Hidraulik. Pengujian lentur dilakukan pada benda uji prisma dengan menggunakan beban terpusat, dan alat uji yang digunakan didesain sedemikian rupa sehingga tekanan pada benda uji tetap vertikal dan tidak terjadi eksentrisitas. Untuk keperluan tersebut dapat menggunakan alat uji tekan atau alat uji pemecah batu. Mesin uji tekan untuk pengujian lentur berupa tipe hidraulik yang sesuai dengan persyaratan ASTM C 109/C 109 M.

Ringkasan metode pengujian

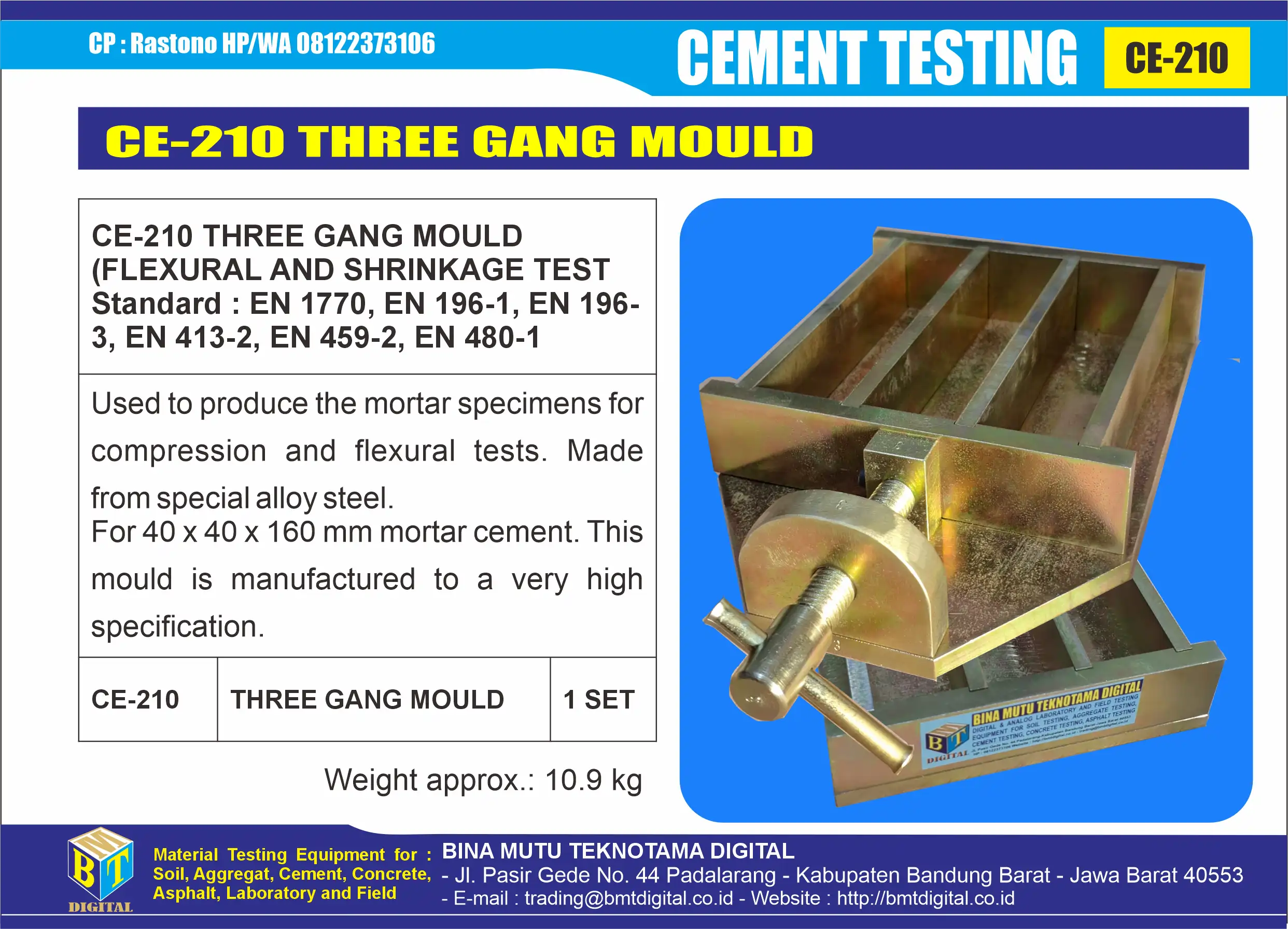

Adukan uji yang digunakan terdiri dari 1 bagian semen dan 2,75 bagian pasir berdasarkan perbandingan berat. Semen portland atau semen portland yang mengandung udara diaduk pada perbandingan air semen tertentu. Kadar air pada semen lainnya harus cukup untuk mendapatkan aliran 110% ± 5% dengan 25 kali ketukan pada meja alir. Prisma uji berukuran 40 mm x 40 mm x 160 mm dicetak dengan pemadatan dalam dua lapis. Prisma dibiarkan selama satu hari dalam cetakan, kemudian dilepas dari cetakan dan diuji dengan cara pembebanan terpusat.

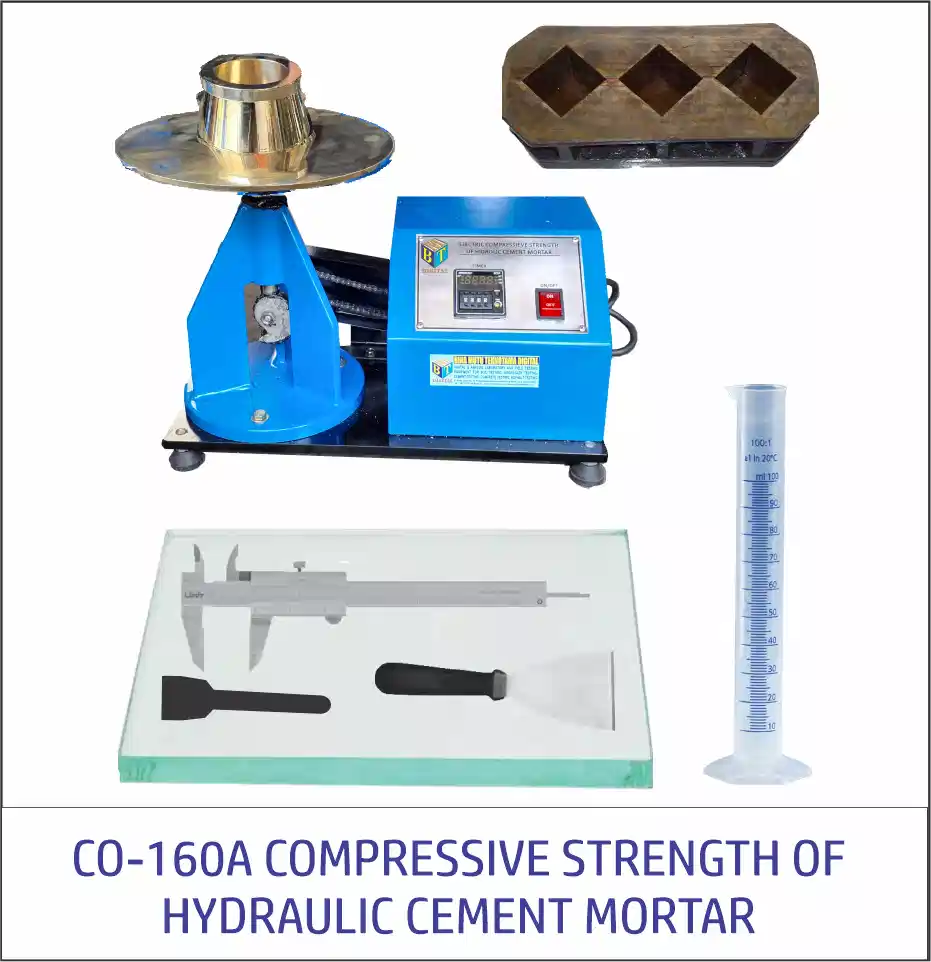

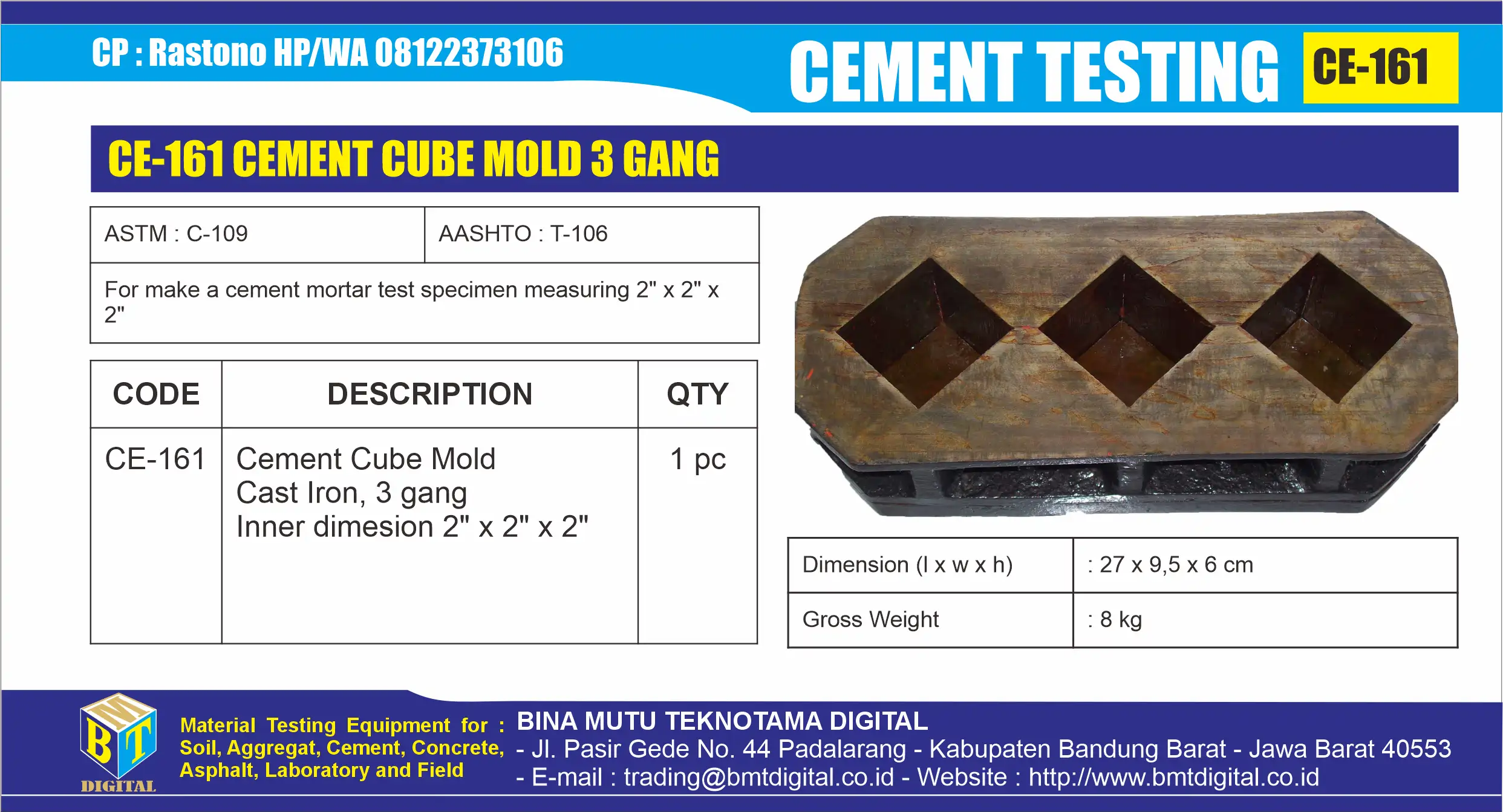

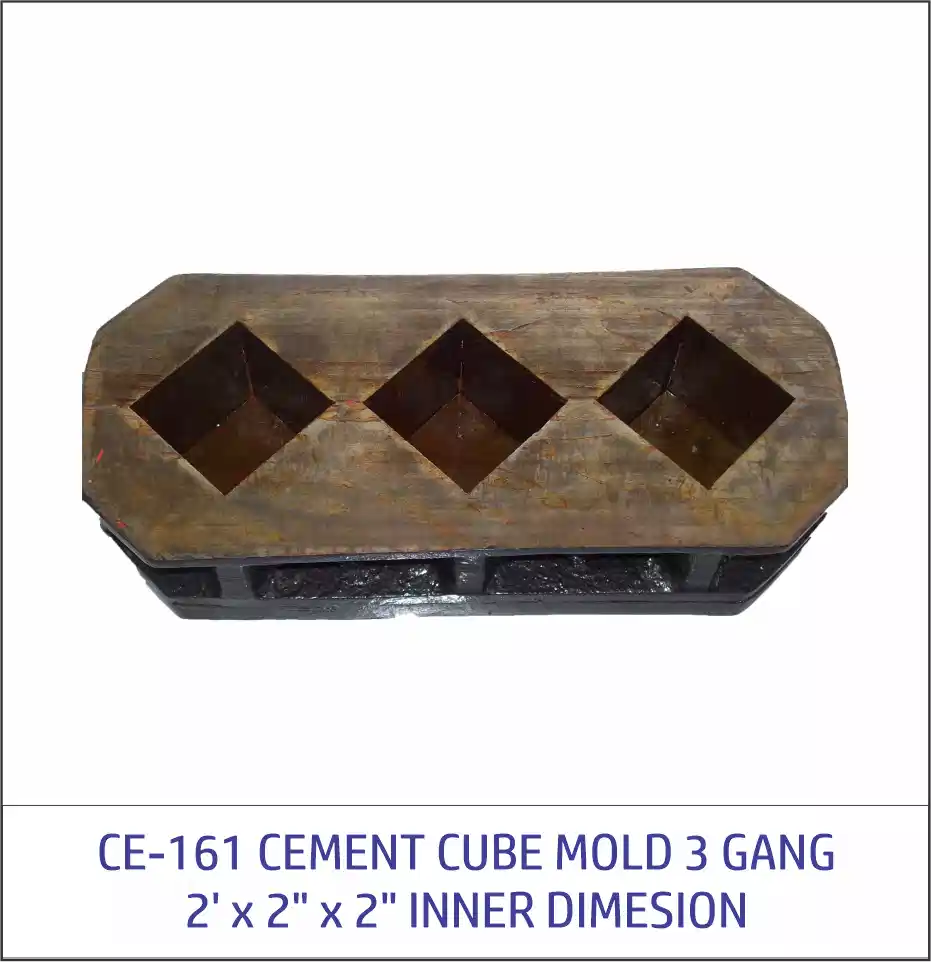

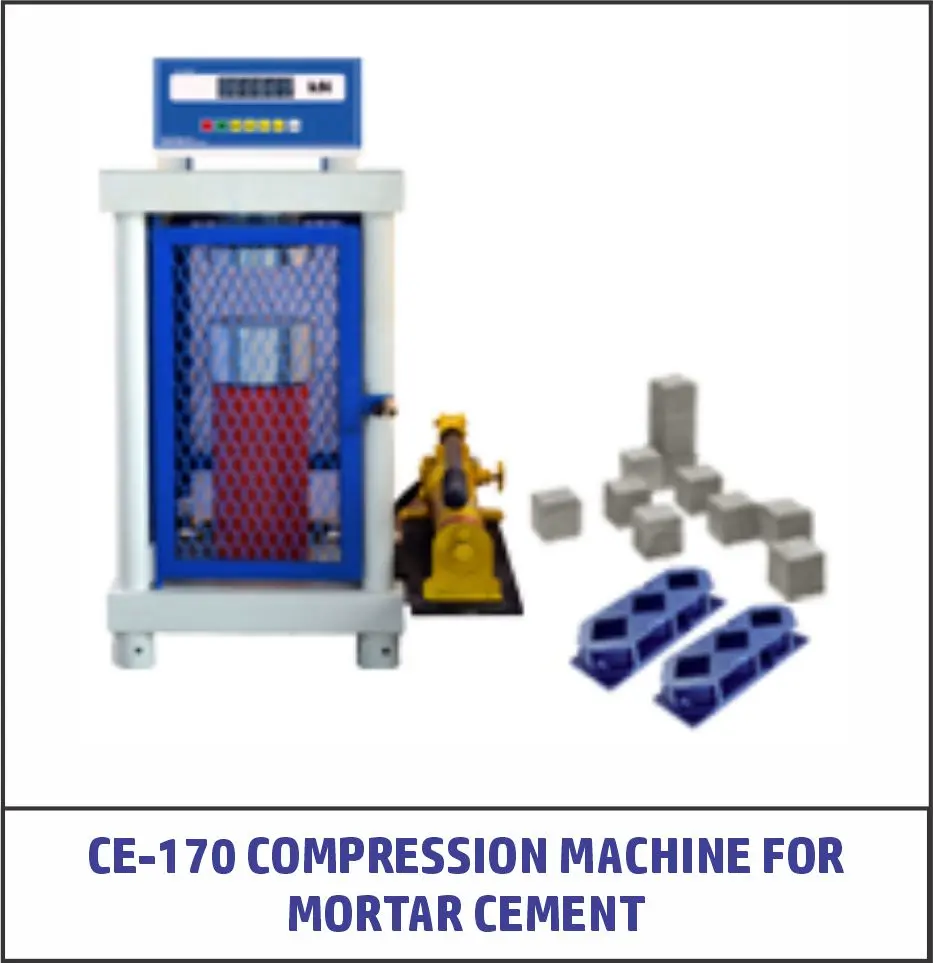

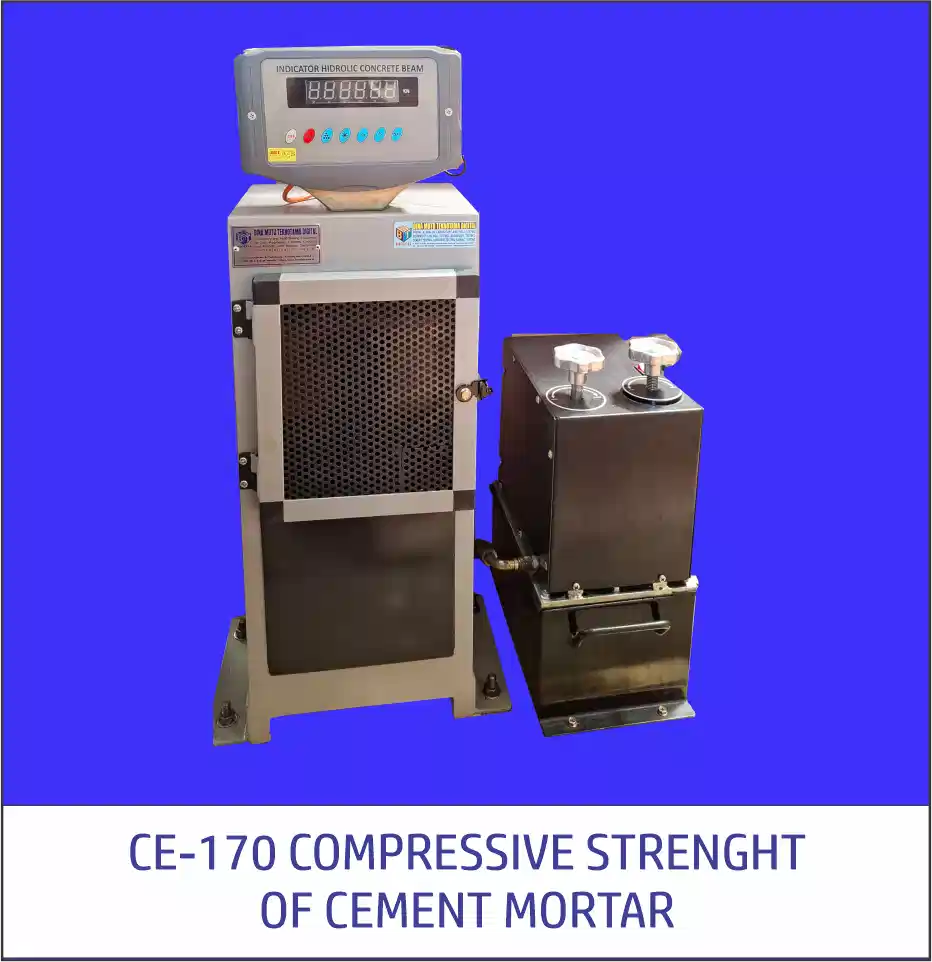

Peralatan yang digunakan dalam pengujian ini dapat dilihat dalam gambar berikut :

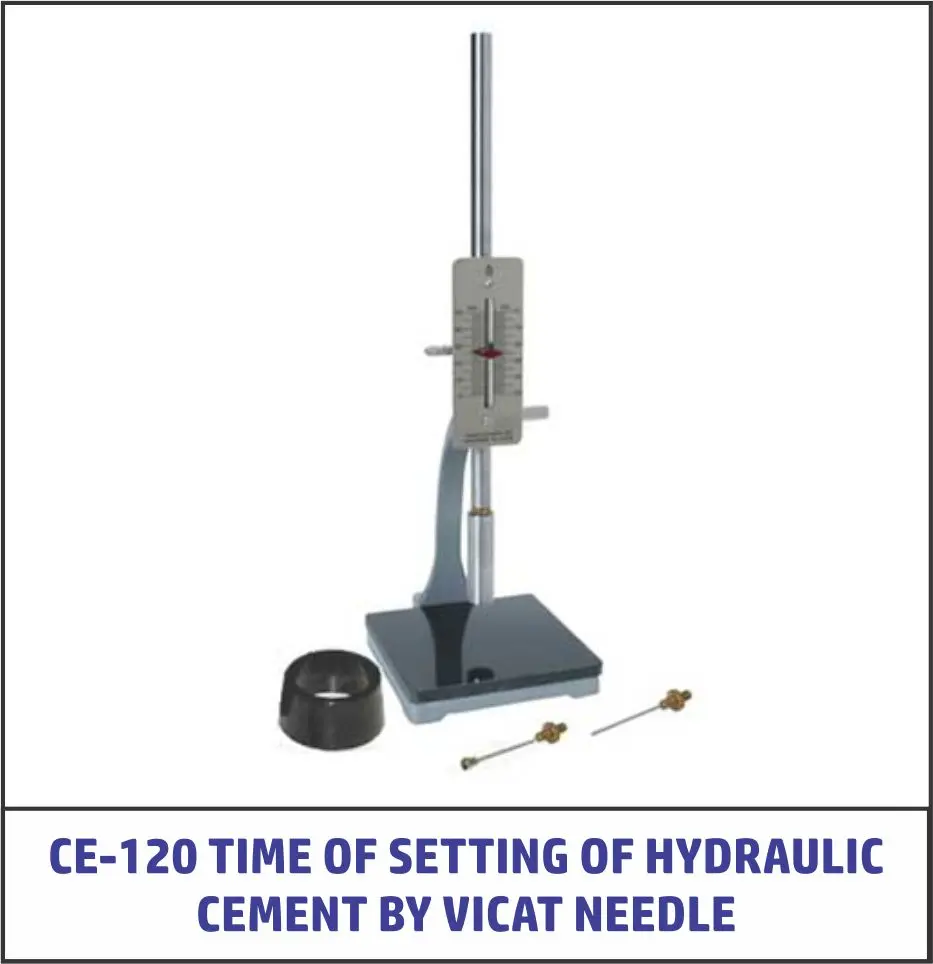

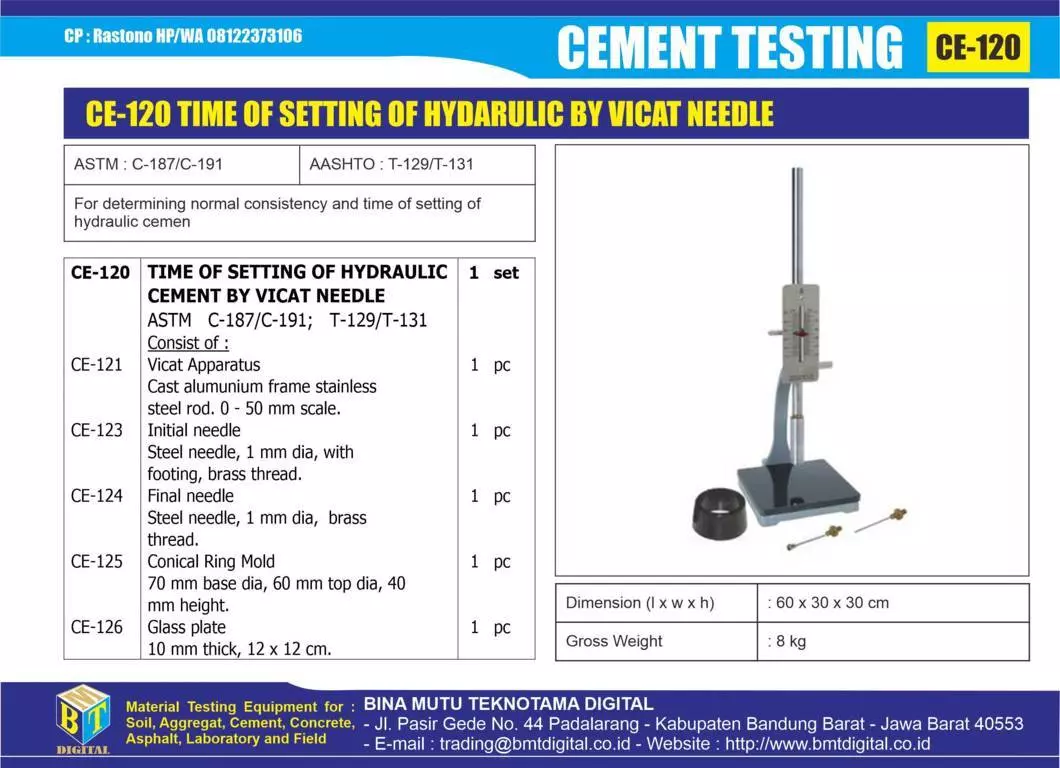

CE-120 TIME OF SETTING OF HYDRAULIC CEMENT BY VICAT NEEDLE (PENGUJIAN KONSISTENSI NORMAL DAN PENGIKATAN SEMEN HIDROLIS)

Standar Acuan : ASTM C-187/C-191; AASHTO T-129/T-131

Pengujian Time Of Setting Hydrulic Cement bertujuan untuk menentukan konsistensi normal dan waktu pengikatan semen hidrolis. Pengujian ini adalah untuk menentukan konsistensi normal dari semen hidrolis untuk penentuan waktu pengikatan semen, dengan menentukan jumlah air yang di butuhkan dalam waktu rencana 30 detik sehingga didapat konsistensi normal.

PERALATAN :

1. Timbangan dengan ketelitian 0,01 gr
2. Alat Vicat
3. Gelas Ukur
4. Alat pengorek (Scrapper) terbuat dari plastik yang agak kaku
5. Cincin konus
6. Sendok perata (trowel)
7. Wadah
8. Sarung tangan karet

BAHAN :

1. Semen portland sebanyak ± 500 gram
2. Air Bersih (dengan suhu/temperatur kamar)

Peralatan lengkap dapat dilihat pada gambar di bawah ini :

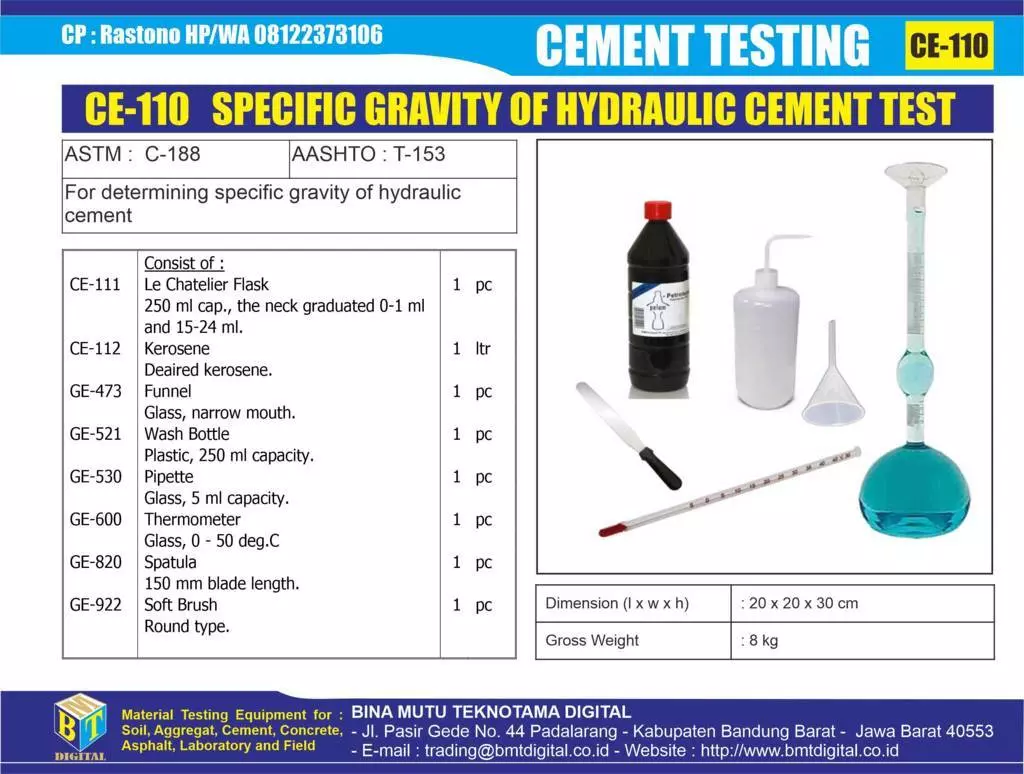

CE-110 SPECIFIC GRAVITY OF HYDRAULIC CEMENT (PENGUJIAN BERAT JENIS SEMEN HIDROLIS)

Standar Acuan : SNI 2531:2015; (ASTM C 188-95 (2003), MOD); AASHTO T-153

Pengujian Berat Jenis Semen Hidrolis adalah metode uji yang mencakup cara menentukan nilai densitas semen hidraulis dengan menggunakan botol Le Chatelier. Semen portland merupakan bahan perekat hidrolis, yang dibuat dari campuran bahan yang mengandung oksida utamanya : kalsium, silika, alumina dan besi. Umumnya semen portland dibuat dalam suatu industri berteknologi modern dengan pengaturan komposisi yang akurat, sehingga terjamin mutunya. Namun demikian perbedaan pengaturan komposisi dan lamanya semen portland dalam penyimpanan memungkinkan terjadinya ketidakmurnian dan pengurangan mutu. Salah satu pengujian yang dapat mengindikasikan kepada hal tersebut adalah dengan pengujian berat jenisnya.

Berat jenis semen portland pada umumnya berkisar antara 3.10 sampai 3.20 dengan angka rata-rata 3.15 untuk semen tipe I sampai V. Berat jenis dapat dihitung dengan rumus :

Berat Jenis = W / (V2 - V1)

Keterangan :

• W   = berat benda uji (gram)
• V1 = Volume awal (ml)
• V2 = Volume akhir (ml)

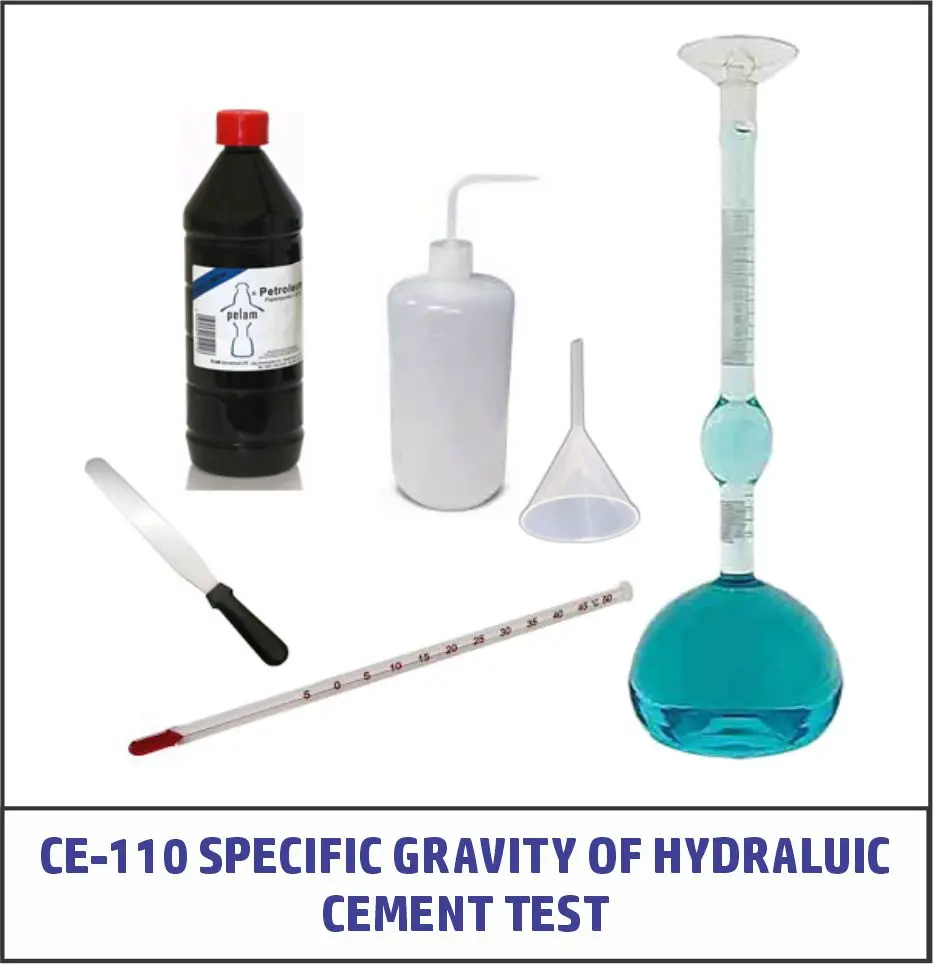

Peralatan yang digunakan dalam Pengujian Berat Jenis Semen Hidrolis dapat dilihat pada gambar di bawah ini :

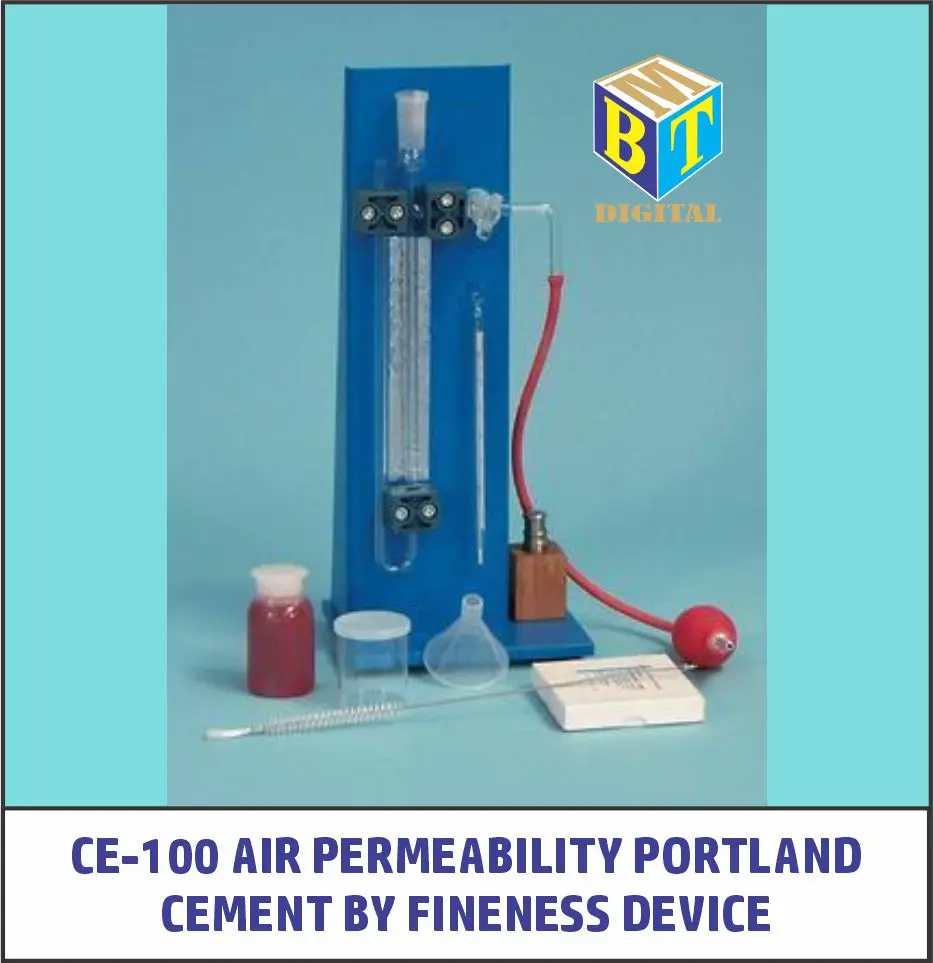

CE-100 AIR PERMEABILITY OF PORTLAND CEMENT BY FINENESS DEVICE (PENGUJIAN KEHALUSAN SEMEN PORTLAND)

Standar Acuan : SNI 15-2049-2004; ASTM C-204; AASHTO T-153

Semen Portland adalah semen hidrolis yang dihasilkan dengan cara menggiling terak semen portland terutama yang terdiri atas kalsium silikat yang bersifat hidrolis dan digiling bersama-sama dengan bahan tambahan berupa satu atau lebih bentuk kristal senyawa kalsium sulfat dan boleh ditambah dengan bahan tambahan lain. Kandungan udara semen hidrolis adalah yang mengandung suatu tambahan udara dalam jumlah tertentu yang menyebabkan udara terkandung didalam mortar didalam batasan yang dispesifikasikan pada saat diukur dengan suatu metode.

Penujian kehalusan semen ini meliputi persyaratan-persyaratan, ketentuan-ketentuan, cara pengujian serta laporan uji kehalusan untuk semen Portland dengan menggunakan saringan No. 100 dan No. 200. Yang dimaksud kehalusan semen Portland adalah perbandingan berat benda uji yang tertahan di atas saringan nomor 100 dan 200 dengan berat benda uji semula.

Peralatan untuk pengujian kehalusan semen portland, terdiri dari :

1. Saringan standard ASTM;
• Nomor 100;
• Nomor 200;
• Pan;
2. Timbangan analitik kapasitas 200 gram dengan ketelitian 0,1%;
3. Kuas atau sikat dengan bulu halus

Pengujian dilakukan sebagai berikut :

1. Susun saringan No. 100 di atas No. 200 serta pan;
2. Timbang berat benda uji W, 50 gram;
3. Masukkan benda uji ke dalam saringan No. 100, tutup dengan penutup;
4. Goyang susunan saringan perlahan-lahan dengan tangan selama 3-4 menit, sehingga benda uji yang tertahan di atas saringan sudah bersih dari partikel-partikel halus;
5. Lepaskan pan, kemudian saringan diketok dengan menggunakan tongkat kuas secara perlahan-lahan sehingga partikel halus yang menempel terlepas dari saringan;
6. Lanjutkan penyaringan dengan cara menggoyang-goyangkan saringan perlahan-lahan selama 9 menit;
7. Lanjutkan penyaringan selama 1 menit dengan cara menggerakkan saringan ke kiri dan ke kanan sambil posisi saringan dimiringkan sedikit; kecepatan gerakan ± 150 kali/menit; setiap 20 kali gerakan, putarlah posisi saringan ± 600; penyaringan dihentikan apabila perbedaan berat bagian benda uji yang tertahan di atas saringan tidak lebih dari 0,05 gram untuk interval penyaringan selama 1 menit;
8. Hitung perbandingan berat bagian benda uji yang tertahan di atas saringan dengan menggunakan rumus yang tercantum pada pasal 3.3;
9. Angka perbandingan tersebut dia atas adalah menunjukkan kehalusan semen portland.

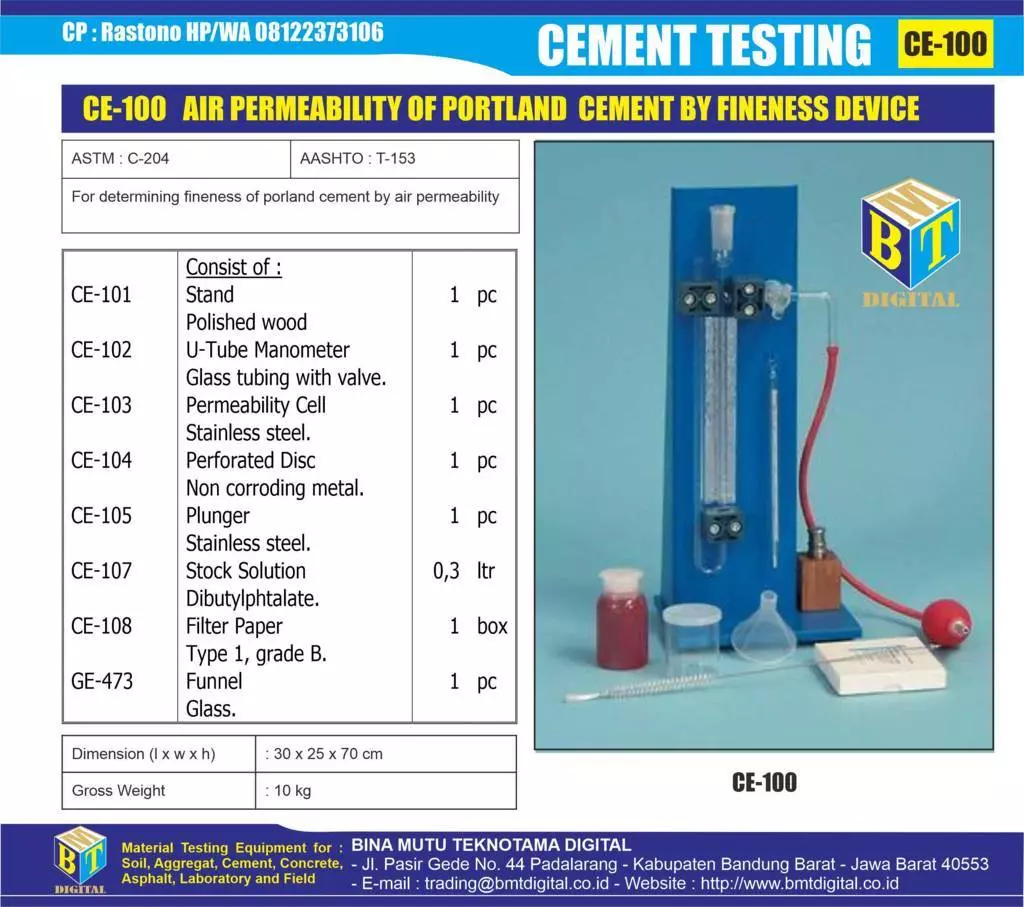

Daftar peralatan tersebut dapat dilihat pada gambar berikut :
